Flexible CNC-Roboterzelle
für Laser-Auftragsschweißen
Modulare CNC-Robotik für Forschung und anspruchsvolle Fertigungsprozesse
Im Rahmen eines Projekts wurde eine flexible CNC-Roboterzelle für das Laser-Auftragsschweißen entwickelt, die den Einsatz unterschiedlicher Lasersysteme und Optiken ermöglicht.

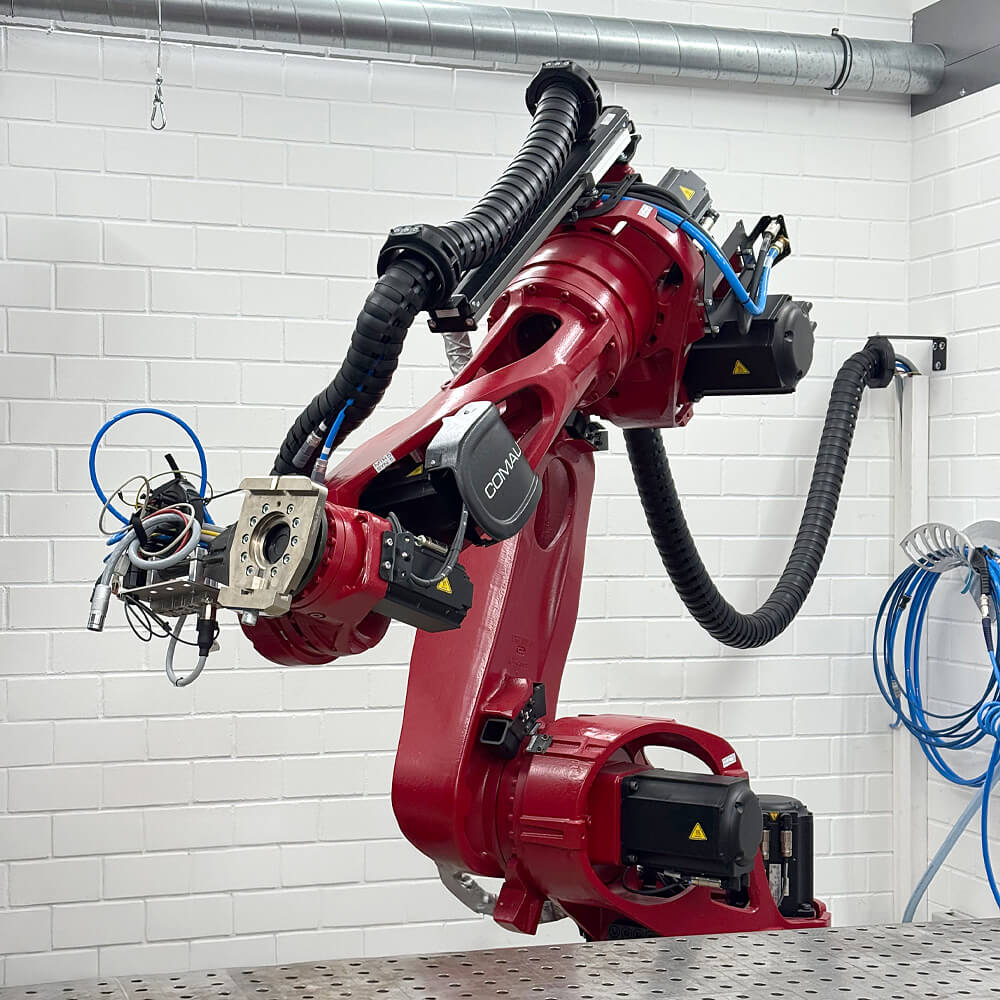

Durch die Kombination aus einem Comau N220 Industrieroboter, einer Siemens Sinumerik One CNC-Steuerung und einem Dreh-Kipp-Tisch mit zwei zusätzlichen Achsen entstand eine hochpräzise und flexibel konfigurierbare Anlage. Die modulare Architektur erlaubt es dem Anwender, verschiedene Lasertechnologien komfortabel per Software umzuschalten – ein entscheidender Vorteil insbesondere in Forschungs- und Entwicklungsumgebungen.
01
Die Herausforderung
Flexible Laserprozesse
in einer Forschungsumgebung
In Forschungsumgebungen müssen Fertigungsanlagen häufig mit unterschiedlichen Lasersystemen, Optiken und Prozessparametern arbeiten. Konventionelle Anlagen sind dafür meist zu unflexibel. Gesucht war deshalb eine Lösung, die verschiedene Lasertechnologien integrieren kann und gleichzeitig hochpräzise Bahnbewegungen für komplexe Strukturen ermöglicht.
02
Die Umsetzung
Modulare CNC-Roboterzelle für
verschiedene Lasersysteme

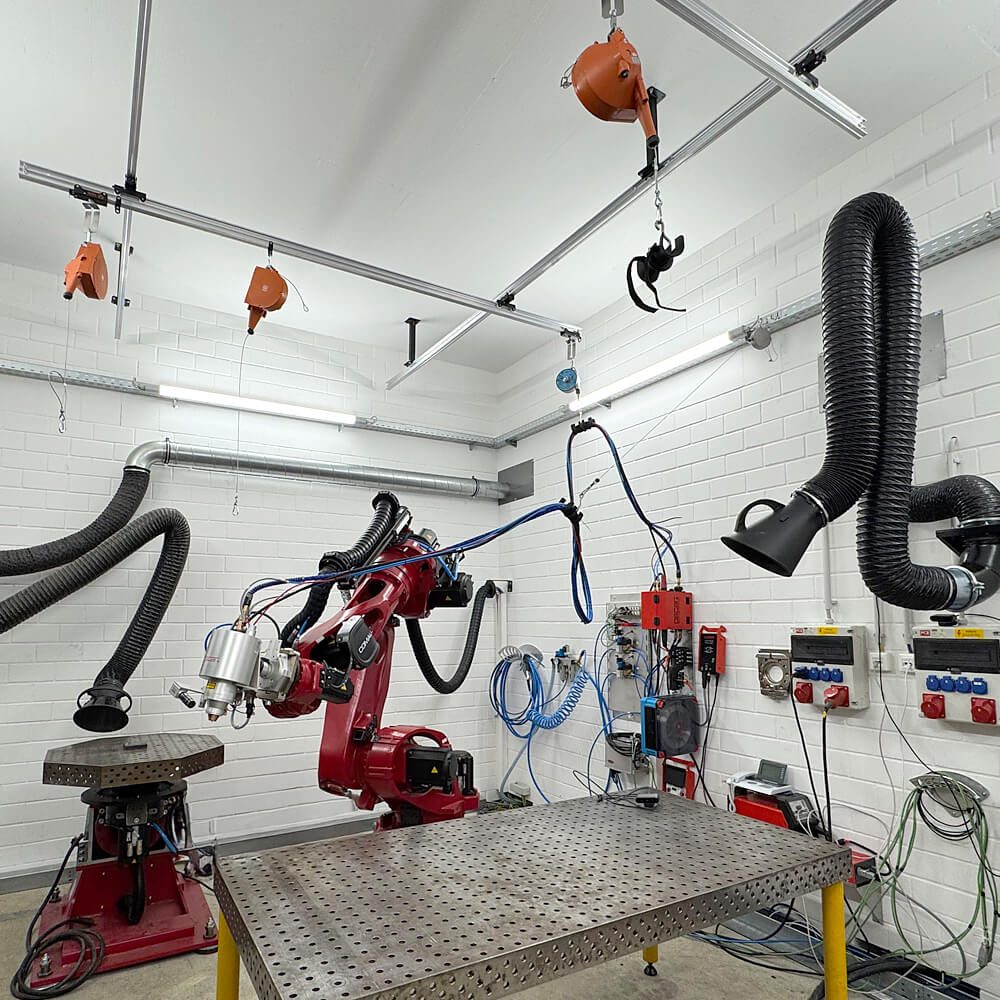

Gemeinsam mit dem Kunden realisierte ibs Automation eine flexible CNC-Roboterzelle für das Laser-Auftragsschweißen. Kern der Anlage ist ein Comau N220 Industrieroboter mit Sinumerik One CNC-Steuerung sowie ein Dreh-Kipp-Tisch mit zwei zusätzlichen Achsen. Die offene Architektur der Sinumerik One ermöglicht es, unterschiedliche Lasersysteme und Optiken zu integrieren und komfortabel per Software umzuschalten.
03
Unsere ibs-Lösung
Präzise Bahnführung
für komplexe Bauteile

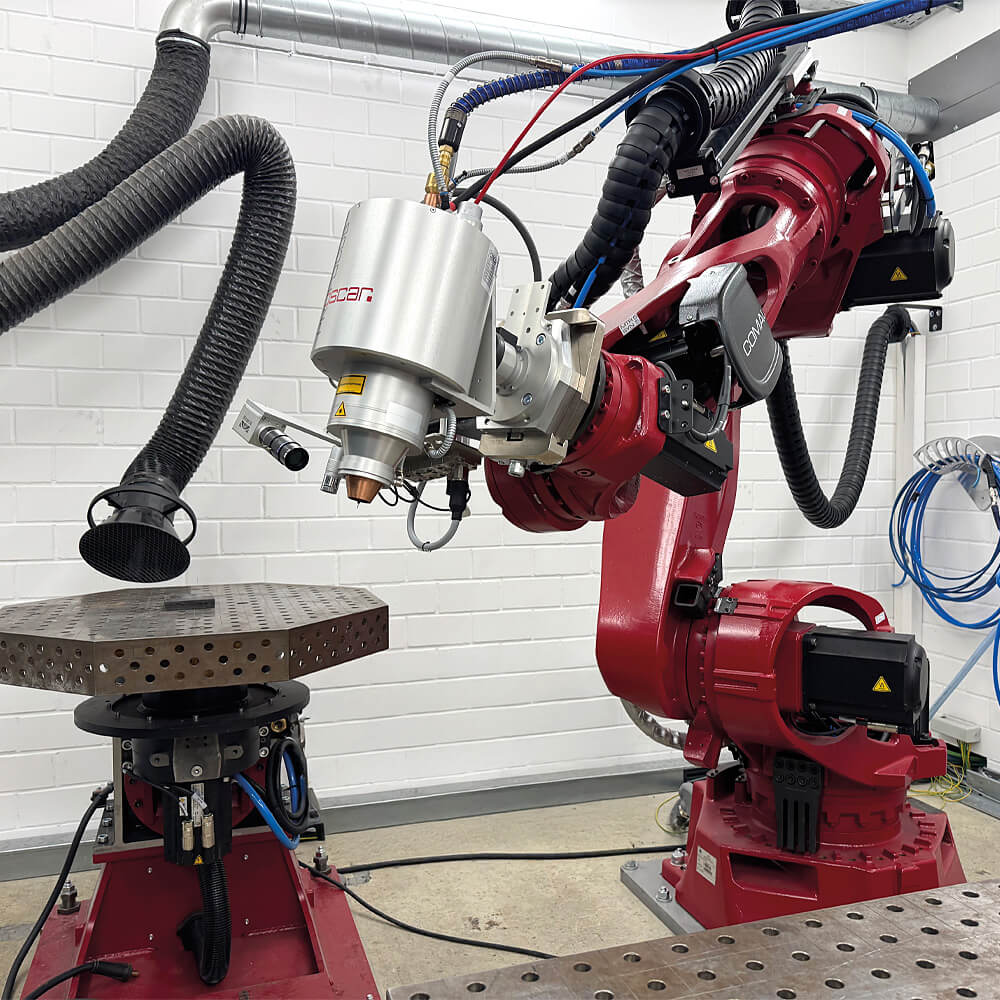

Durch die bahngetreue Führung des Roboter mit der Sinumerik One lassen sich komplexe Bewegungen mit hoher Absolutgenauigkeit ausführen. Der zusätzliche Dreh-Kipp-Tisch erweitert den Bearbeitungsbereich und ermöglicht die Bearbeitung komplexer Bauteile aus nahezu allen Richtungen. Auch das Schweißen rotationssymmetrischer Bauteile kann dadurch effizient umgesetzt werden.
Technische Fakten
Auf einen Blick
Flexible CNC-Roboterzelle für Laser-Auftragsschweißen
Hardware
- Comau N220 Industrieroboter
- Siemens Sinumerik One im CNC-Steuerungsverband
- Dreh-Kipp-Tisch mit zwei zusätzlichen Achsen
Steuerung
- vollständige Bahnsteuerung über Sinumerik One
- Bedienung über stationäres Bedienteil oder mobiles Panel HT10
- individuelle HMI-Bedienseiten
Elektronik
- Integration der Sicherheitstechnik
- Türschalter und Sensorüberwachung
- sichere Zellenbegrenzung durch laserbeständige Umhausung
Anwendung
- Laser-Auftragsschweißen mit verschiedenen Lasersystemen
- flexible Integration unterschiedlicher Optiken
- Bearbeitung komplexer und rotationssymmetrischer Bauteile
Das sagen
unsere Kunden
»Exakt nach unseren Anforderungen.«
Die komplette CNC-Roboterzelle wurde von ibs Automation exakt nach unseren individuellen Anforderungen und Besonderheiten umgesetzt – zu unserer vollsten Zufriedenheit. Besonders überzeugt hat uns die reibungslose Abwicklung aus einer Hand.
Projektleiter
Laserlabor
